€ 159,35 incl.: € 192,81
P2BTC104-CPSS-DFH SKF | EAN: 7316577856487 | (GTIN14: 07316577856487)
1 op voorraad
Binnen enkele seconden geverifieerd om op factuur te kunnen betalen.

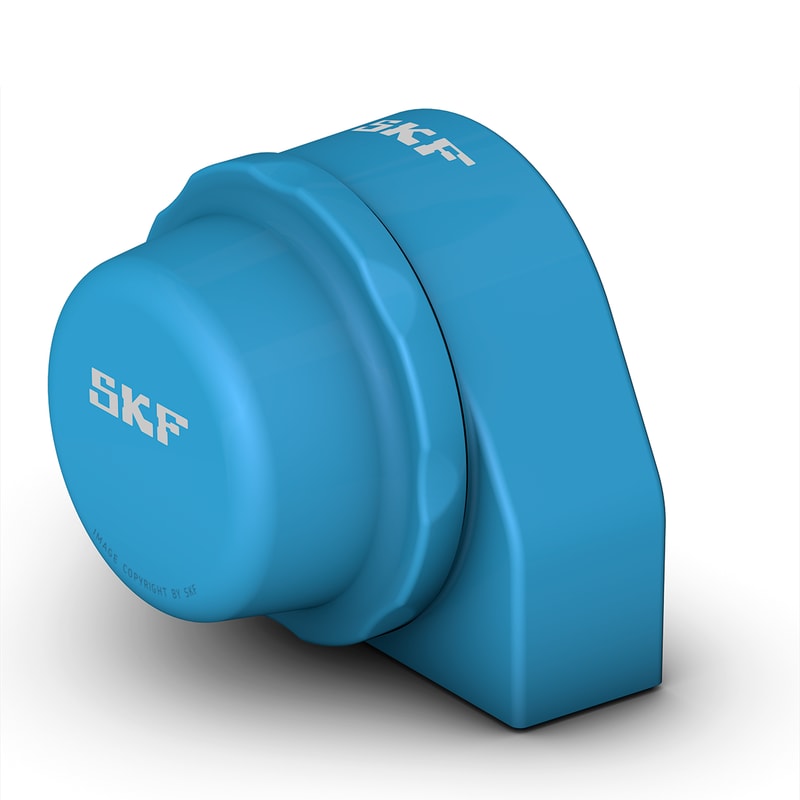

Staande kogellagerunits met een korte basis bestaan uit een insteeklager dat gemonteerd is in een composiet lagerhuis. Het heeft schroefdraad voor bevestigingsbouten en is geschikt voor toepassingen met zowel constante als wisselende draairichting. Het heeft een smalle binnenring en wordt op de as geborgd door een stelschroef op de binnenring aan te draaien. Dit zorgt voor een eenvoudige montage.
Ben je bezig met het intekenen van je project? Bekijk dan de 3d tekening downloads op deze productpagina van SKF.
| Gewicht | 0,778 kg |
|---|---|
| Afmetingen | 12,6 × 12,4 × 7,4 cm |
| Structure group name | Ball bearing units |
| Short description | composite, Short base pillow block ball bearing unit with narrow inner ring and set screw locking |
| Brand | SKF |
| Pack Code | Single package |
| EAN code | 7316577856487 |
| Pack gross weight | 0.778 kg |
| Pack height | 126 mm |
| Pack length | 124 mm |
| Pack width | 74 mm |
| Pack volume | 1.156 dm3 |
| Product net weight | 0.712 kg |
| Products per pack | 1 |
| UNSPSC codeUNSPSC is a taxonomy of products and services for use in eCommerce, managed by GS1 US. It is a four-level hierarchy coded as an eight-digit number, two digits for each of the four hierarchical levels. | 31-17-15-36 |
| UNSPSC name | Insert bearing |
| eClass codeA eClass-code is a worldwide reference-data standard for the classification and unambiguous description of products and services established in industry, commerce, trade, and the service sector. eClass consists of a four-level hierarchy of classification classes (i.e. a tree structure). 8-digit class code (in ECLASS called: CodedName) consists of two digits for each of the four hierarchical levels. | 23-05-08-02 |
| eClass name | Bearing with spherical outside surface |
| Bore diameterInner diameter of the bearing | 31.75 mm |
| Sealing type | Contact seal |
| Sealing | Seal and flinger on both sides |
| Basic dynamic load ratingThe basic dynamic load rating Cr or Ca is the load which a bearing can theoretically endure for a basic rating life of one million revolutions. This is expressed as pure radial (Cr) load for radial bearings and pure axial (Ca) load for thrust bearings | 21.6 kN |
| Basic static load ratingThe basic static load rating C0r or C0a is defined as the load that results in a certain value of contact stress at the centre of contact of the most heavily loaded rolling element/raceway. C0r is indicate for radial load-, C0a is indicate for radial load rating. | 15.3 kN |
| Limiting speed | 3200 r/min |
| Bore type | Cylindrical |
| Lubricant | Grease |
| Material, housing | Composite for the SKF Food Line |
| Bearing width, total | 34.9 mm |
| Centre distance bolt holesDistance between attachment bolts, also known as Dimension J: | 82.5 mm |
| Centre height (pillow block)From the base to shaft centerline height. One of the most important dimensions when choosing the correct pillow/plummer block | 47.6 mm |
| Fastening bolt hole type | Threaded |
| Housing overall width | 30 mm |
| Housing type | Pillow (plummer) block short base |
| Number of bolt holes | 2 |
| Relubrication hole | Without |
| Relubrication nipple | Without |
| Retaining feature,inner ring | Set screws |
| Rubber seating ring | Without |
| Sealing, bearing | Seal on both sides and flinger on one side |
| Sealing, unit | End cover on one side and rubber seal on the other side |
| Shaft diameter | 31.75 mm |
| Coating | Without |
| Material bearing | Stainless steel |
| Application | For food and beverage applications |
Deze tabel bevat de belangrijkste productspecificaties voor SKF-P2BTC104-CPSS-DFH, waaronder afmetingen, prestaties, eigenschappen en logistieke gegevens.
| Afmetingen | |
|---|---|
| Eigenschap | Waarde |
| Asdiameter | 31.75 mm |
| Ashoogte (staand lagerhuis) | 47.6 mm |
| Totale breedte huis | 30 mm |
| Hartafstand tussen boutgaten | 82.5 mm |
| Lagerbreedte, totaal | 34.9 mm |
| Prestaties | |
| Eigenschap | Waarde |
| Dynamisch draaggetal | 21.6 kN |
| Statisch draaggetal | 15.3 kN |
| Grenstoerental | 500 r/min |
| Eigenschappen | |
| Eigenschap | Waarde |
| Huistype | Staand lagerhuis |
| Aantal boutgaten voor bevestigingsmiddelen | 2 |
| Type gat voor bevestigingsbout | Met schroefdraad |
| Borging kenmerk, binnenring | Stelschroeven |
| Type boring | Cilindrisch |
| Rubber zittingring | Zonder |
| Materiaal, lagerhuis | Composiet voor de SKF Food Line |
| Materiaal, lager | Roestvast staal |
| Coating | Zonder |
| Afdichting, lager | Afdichting aan beide zijden en slingerschijf aan één kant |
| Type afdichting | Contact, afvoer |
| Afdichting, unit | Eindkap en achterafdichting |
| Smeermiddel | Vet |
| Nasmeergat | Zonder |
| Smeernippel | Zonder |
| Logistiek | |
| Eigenschap | Waarde |
| Nettogewicht van het product | 0.712 kg |
| eClass code | 23-05-08-02 |
| UNSPSC-code | 31171536 |
Deze tabel bevat technische gegevens voor dit product, verdeeld in secties zoals inbouwmaten, berekeningsgegevens, tekeningmaatgegevens en bijvoorbeeld materialen en montage-informatie.
| Beschrijving | Waarde | |
|---|---|---|
| In overeenstemming met de standaard | Niet gestandaardiseerd | |
| Toepassingsspecifiek | Voor toepassingen in voedingsmiddelen en drankindustrie | |
| Materiaal, lagerhuis | Composiet voor de SKF Food Line | |
| Afdichting, lager | Afdichting aan beide zijden en slingerschijf aan één kant | |
| Afdichtingstype, lager | Contact, afvoer | |
| Afdichting, unit | Eindkap en achterafdichting | |
| Coating | Zonder | |
| Afmetingen | ||
| Parameter | Waarde | Beschrijving |
| d | 31.75 mm | Boring |
| A | 30 mm | Voetbreedte |
| A1 | 40 mm | Bovenbreedte |
| A5 | 68.6 mm | Breedte inclusief eindkap |
| B | 34.9 mm | Breedte binnenring |
| B4 | 6 mm | Afstand van zijvlak borging tot het midden van de schroefdraad |
| H | 47.6 mm | Hoogte van het midden van de bolvormige zitting |
| H2 | 93.8 mm | Totale hoogte |
| J | 82.5 mm | Hartafstand tussen boutgaten |
| L | 110 mm | Totale lengte |
| s1 | 25.4 mm | Afstand van zijvlak borging tot het midden van de loopbaan |
  |
||
| Berekeningsgegevens | ||
| Parameter | Waarde | Beschrijving |
| C | 21.6 kN | Dynamisch draaggetal |
| C0 | 15.3 kN | Statisch draaggetal |
| Pu | 0.655 kN | Vermoeiingsbelastinggrens |
| 500 r/min | Grenstoerental | |
| Montage-informatie | ||
| Parameter | Waarde | Beschrijving |
| G | 1/2-13 UNC | Schroefdraad voor bevestigingsbouten |
| G1 | 12 mm | Draadlengte |
| G2 | 5/16-24 UNF | Stelschroef |
| 3.969 mm | Afmeting inbussleutel voor stelschroef | |
| 6.5 N·m | Aanbevolen aanhaalmoment voor stelschroef | |
