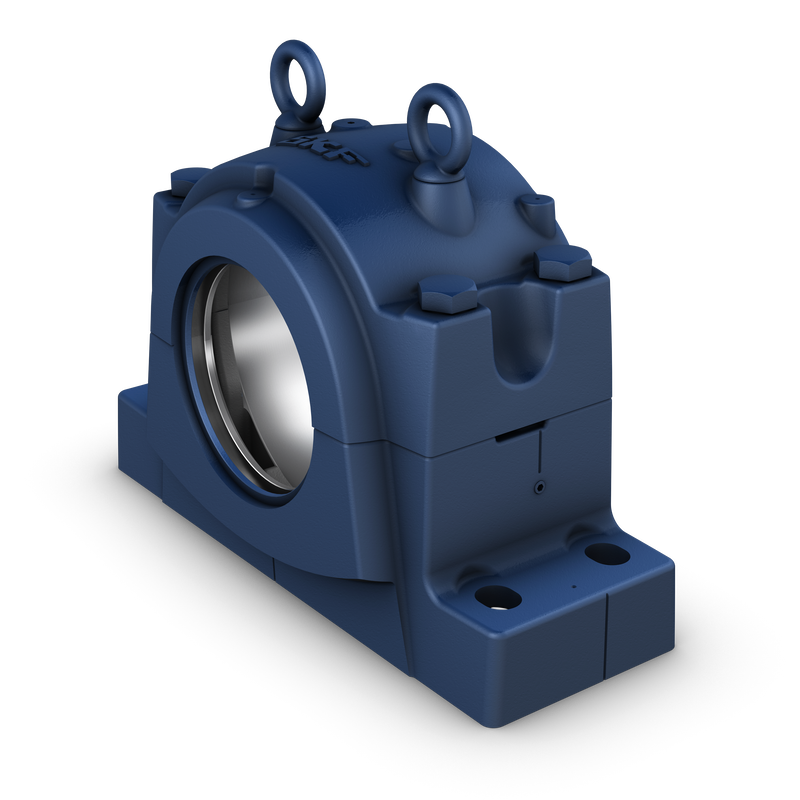

SKF SNL 3036 Split pillow block housing, SNL 30, 31 and 32 series- J: 430 mm - Afbeelding 1

Click to enlarge

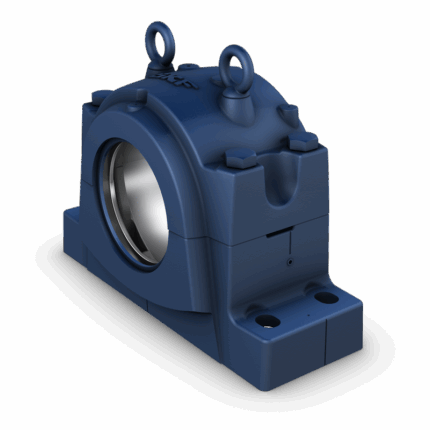

SKF SNL 3036 Split pillow block housing, SNL 30, 31 and 32 series- J: 430 mm

SKF SNL 3036 Split pillow block housing, SNL 30, 31 and 32 series- J: 430 mm

Name: SKF SNL 3036 Split pillow block housing, SNL 30, 31 and 32 series- J: 430 mm
Brand: SKF
SKU: SKF-SNL3036
Availability: OutOfStock

Oorspronkelijke prijs was: € 2.565,29.Huidige prijs is: € 1.154,38. incl.: € 1.396,80

SNL3036 SKF | EAN: 7316571810546 | (GTIN14: 07316571810546)

Uitverkocht

Betaal met 30 dagen!

Binnen enkele seconden geverifieerd om op factuur te kunnen betalen.

Compare

Add to wishlist

Artikelnummer: SKF-SNL3036 Categorie: Bearing housings

Beschrijving

SNL pillow (plummer) block housings in the 30, 31 and 32 series are robust and suitable for tough operating conditions. They enable the incorporated bearings to achieve maximum service life with less need for maintenance. Different housing variants and seal designs are available, making the use of tailored housings virtually unnecessary and enabling costeffective bearing arrangements to be made

Easy to install
Cost-effective bearing arrangement
Reduce maintenance
Minimize lubricant leakage

Link to SKF OPC & CAD data

Aanvullende informatie

Gewicht	65,9595 kg
Afmetingen	17 × 51 × 23 cm
Structure group name	Bearing housings
Short description	31 and 32 series, SNL 30, Split pillow block housing
Brand	SKF
Pack Code	Single package
EAN code	7316571810546
Pack gross weight	65959.5 g
Pack height	170 mm
Pack length	510 mm
Pack width	230 mm
Pack volume	19.941 dm3
Product net weight	65959.5 g
Products per pack	1
UNSPSC codeUNSPSC is a taxonomy of products and services for use in eCommerce, managed by GS1 US. It is a four-level hierarchy coded as an eight-digit number, two digits for each of the four hierarchical levels.	31-17-15-19
UNSPSC name	Bearing blocks or housings
eClass codeA eClass-code is a worldwide reference-data standard for the classification and unambiguous description of products and services established in industry, commerce, trade, and the service sector. eClass consists of a four-level hierarchy of classification classes (i.e. a tree structure). 8-digit class code (in ECLASS called: CodedName) consists of two digits for each of the four hierarchical levels.	23-05-17-01
eClass name	Plummer block housing
Sealing	Without
Material, housing	Cast iron
Bearing housing seal type	Without
Centre distance bolt holesDistance between attachment bolts, also known as Dimension J:	430 mm
Centre height (pillow block)From the base to shaft centerline height. One of the most important dimensions when choosing the correct pillow/plummer block	170 mm
Fastening bolt hole type	With holes (unspecified type)
Housing configuration	Two-piece
Housing type	Plummer/pillow block
Mounting arrangement	Through shaft/Shaft end
Number of bolt holes	4
Seating diameter	280 mm
Centre distance bolt holes 2Axial distance between attachment bolts, also known as Dimension J1:	100 mm
Housing lubrication feature	Grease
Attachment bolt size	24 mm

Basis afmetingen/eigenschappen (NL)

Basis specificaties en afmetingen voor SKF-SNL3036
Afmetingen
Eigenschap	Waarde
Diameter lagerzitting	280 mm
Breedte lagerzitting	108 mm
Ashoogte (staand lagerhuis)	170 mm
Hartafstand tussen boutgaten	430 mm
Hartafstand tussen boutgaten (axiale richting)	100 mm
Diameter bevestigingsbout	24 mm
Eigenschappen
Eigenschap	Waarde
Huistype	Staand lagerhuis
Huisconfiguratie	Tweedelig
Montage-opstelling	Doorlopende as/Aseinde
Aantal boutgaten voor bevestigingsmiddelen	4
Materiaal, lagerhuis	Gietijzer
Type afdichting lagerhuis	Zonder
Smering lagerhuis kenmerk/mogelijkheid	Vet
Logistiek
Eigenschap	Waarde
Nettogewicht van het product	66 kg
eClass code	23-05-17-01
UNSPSC-code	31171519

Technische specificatie (NL)

Technische tekening -1 SKF-SNL3036 Afmetingen

Technische tekening -2 SKF-SNL3036 BUITENAFMETINGEN

Technische tekening -3 SKF-SNL3036

Technische tekening -4 SKF-SNL3036 Berekening

Technische tekening -5 SKF-SNL3036 Berekening

Technische specificaties voor SKF-SNL3036
LAGERZITTING
Parameter	Waarde	Beschrijving
D_a	280 mm	Diameter lagerzitting
	G7	Tolerantieklasse diameter lagerzitting
C_a	108 mm	Breedte lagerzitting
H₁	170 mm	Ashoogte van lagerzitting
BUITENAFMETINGEN
Parameter	Waarde	Beschrijving
D_b	181.2 mm	Boring
A	230 mm	Totale breedte
A₁	180 mm	Voetbreedte
G₁	1/8-27 NPSF	Schroefdraad nasmeergaten
H	333 mm	Totale hoogte
H₂	70 mm	Voethoogte
L	510 mm	Totale lengte
J	430 mm	Afstand tussen bevestigingsbouten
J₁	100 mm	Axiale afstand tussen bevestigingsbouten
N	34 mm	Lengte bevestigingsboutgat (radiaal)
N₁	28 mm	Breedte bevestigingsboutgat
s	14 mm	Offset of bearing axis
AFDICHTINGSGROEVEN
Parameter	Waarde	Beschrijving
A₃	158 mm	Inside width
A₄	11 mm	Breedte afdichtingsgroef
A₅	5.5 mm	Width of labyrinth stage
A₆	22 mm	Width of labyrinth
A₇	214 mm	Width between seal grooves
D_c	196.4 mm	Diameter afdichtingsgroef
D_d	205.2 mm	Diameter afdichtingsgroef
PASPENNEN
Parameter	Waarde	Beschrijving
J₆	470 mm	Afstand tussen paspennen
N₄	20 mm	Diameter paspennen
Berekeningsgegevens
BREUKBELASTINGEN
Parameter	Waarde	Beschrijving
P_0°	1 700 kN	Breaking load at 0° load angle (if the housing is not supported over its entire base)
P_55°	2 100 kN	Breukbelasting bij belasting onder een hoek van 55°
P_90°	1 000 kN	Breukbelasting bij belasting onder een hoek van 90°
P_120°	760 kN	Breukbelasting bij belasting onder een hoek van 120°
P_150°	680 kN	Breukbelasting bij belasting onder een hoek van 150°
P_180°	850 kN	Breukbelasting bij belasting onder een hoek van 180°
P_a	550 kN	Breukbelasting, axiaal
VLOEIGRENS KAPBOUTEN
Parameter	Waarde	Beschrijving
Q_120°	1 800 kN	Belasting tot vloeigrens onder een hoek van 120°
Q_150°	1 040 kN	Belasting tot vloeigrens onder een hoek van 150°
Q_180°	900 kN	Belasting tot vloeigrens onder een hoek van 180°
Materialen
Beschrijving	Waarde
Materiaal lagerhuis	Gietijzer
Corrosiebescherming	Lak - in overeenstemming met ISO 12944-2, corrosiecategorie C2
Montage-informatie
Parameter	Waarde	Beschrijving
G	24 mm	Aanbevolen diameter bevestigingsbouten
	665 N·m	Aanbevolen aanhaalmoment bevestigingsbouten
	M24x140	Afmeting kapbouten
	350 N·m	Aanhaalmoment kapbouten
	M16	Afmeting van oogbout
	0.7 kg	Initiële vetvulling, 20%
	1.2 kg	Initial grease fill, 40%
Meegeleverde producten
Beschrijving	Waarde
Smeernippel	AH 1/8-27 PTF, M1 G 1/8
Adapter	LAPN 1/8
